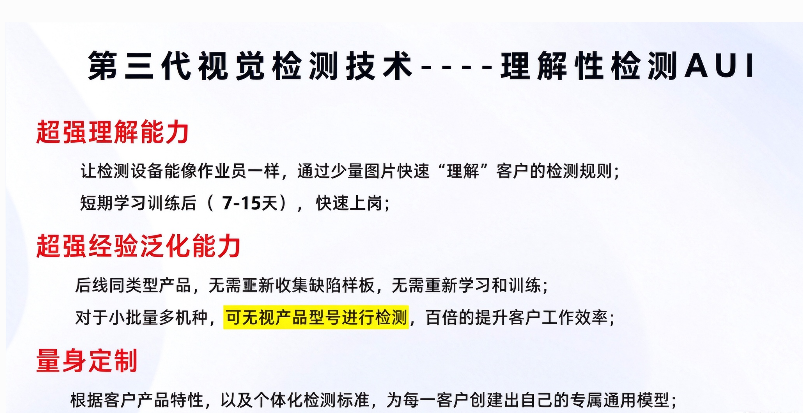

2025年广东中邦达智能技术开创第三代视觉检测技术AUI(Autonomous Understanding Inspection),即理解性检测技术,代表了工业视觉的第三代发展方向。其核心理念在于:努力让机器像人一样“理解”产品缺陷的本质,具备类似人类作业员的认知能力,而非仅仅进行机械的模式匹配,是让检测设备通过少量图片,设备即可快速“理解”复杂的检测规则。
这一颠覆性创新,是广东中邦达智能技术有限公司在算法层面的深度突破。SPSI纤鉴视觉检测系统搭载了创新的算法架构,底层算法做了多重创新,融合了ViT-Transformer视觉模型与跨模态注意力机制,以新逻辑搭建语义超网络,搭配动态稀疏卷积优化、混合精度量化、边缘自进化模式,摆脱图像背景依赖。
这意味着,设备不仅能“看到”表面的划痕或异色,更能“理解”这些特征是否构成实质性缺陷。这种从“感知”到“认知”的跨越,彻底改变了传统视觉检测的逻辑,为复杂工业场景下的精准质检提供了强大的技术支撑。它彻底剥离了 “背景” 和 “缺陷” 的强绑定,实现了从 “看图像” 到 “懂原理” 的飞跃。

SPSI纤鉴视觉检测系统,经过715天短期学习训练,按客户的检验标准,建立专属的通用检测模型,等于是培养一个能极度熟悉产品规律,深刻理解检测标准的超级检验员。和第二代技术最大区别在于,AUI具备超强经验泛化能力。其实际意义是,无论面对多少种同类的不同型号产品,不再需要重新搜集缺陷样品,不用反复训练模型。针对小批量、多机种生产模式,可以无视部分产品型号差异开展检测,尤其是对拥有几百几千种产品型号的用户而言,效率等于是实现了百倍的提升。
更多行业知识,会在后续推文中,向大家一一分享;
-----------------------------------------------------------
中邦达智能技术成立于2016年,拥有超10000㎡的东莞生产基地和170余名员工,其中研发技术人员占比超35%。通过完全自主研发的AI底层算法与软硬件体系,广东中邦达开发的AUI检查技术,不仅解决了传统深度学习泛化能力差的痛点,更为高端制造业的智能化升级提供了坚实保障,可应用于FPC柔性电路板、QFN、射频器件、存储芯片类的半导体传统封,先进封装、光通讯芯片装领域.
